招商銀行（泉州分行）

冷卻塔、排煙風機噪聲治理方案

NOISE  CONTROL  PROGRAM







福州樂信環?？萍加邢薰?/span>





福州樂信環?？萍加邢薰?/span>

Fuzhou LexinSound Insulation Co.,Ltd

噪聲與振動施工省級資質XSG-235-2017號

                                           噪聲與振動設計省級資質XSJ-233-2017號



二0二0年五月十五日











一 工程概況

招商銀行（泉州分行）位于福建省泉州市豐澤區江濱北路180號，為滿足經營生活需要，在其9樓頂安裝有2臺風機、2組冷卻塔及其附屬4臺水泵，3樓3組格力空調機組均為噪聲設備，設備正常運行時噪聲較大，設備周圍10m左右為高層居民小區，為確保設備正常運行后，噪聲符合相關國家標準，不發生擾民問題，維護品牌形象，對此單位領導特別重視，特委托我司（福州樂信環?？萍加邢薰荆┽槍Υ诉M行降噪方案的設計、工程造價的預算。

我司工程師于2020年5月1日10點在現場勘查測量發現，樓頂主要噪聲設備為2臺風機，2組冷卻塔及其附屬4臺水泵，其中在廚房排風機附近1m處測量噪聲為90dB（A），補風機1m處測量噪聲為79dB（A），在水泵正后方（居民側）1m處測量噪聲為84dB（A），在冷卻塔排風口1m處測量噪聲為80dB（A），3樓機組因使用功率未達到，噪音未測，根據我司實際工程經驗，排風口噪音預計在80 dB（A）左右。

二 設計目標

1.     依據《社會生活環境噪聲排放標準》GB22337—2008，現場實際情況（設備只有白天運行）、現有技術手段等做出如下治理目標：

序號	噪聲控制點	達到效果	執行標準	備注
目標1	居民樓窗外1m噪聲值晝間	≤55 dB（A）	《社會生活環境噪聲排放標準》GB22337—2008	扣除背景噪聲影響
目標2	居民樓窗外1m噪聲值晝間	≤60 dB（A）

注：注：背景噪聲——檢測點位處檢測目標對象以外的噪聲成分的總和，背景噪聲校正按相關國家標準執行，晝間：06：00—22：00，夜間：22：00—06：00（次日）

《社會生活環境噪聲排放標準》GB22337-2008



類別	晝間	夜間
Ⅰ	55	45
Ⅱ	60	50
Ⅲ	65	55
Ⅳ	70	55



各類標準適用范圍的劃定：

⑴ Ⅰ類標準適用于以居住、文教機關為主的區域。

⑵ Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。

⑶ Ⅲ類標準適用于工業區。

⑷ Ⅳ類標準適用于交通干線道路兩側區域。

⑸ 各類標準適用范圍由地方人民政府劃定

三　噪聲源分析

3.1離新風機

離心鼓風機噪聲源主要有以下幾個：

（1）    進風口空氣動力性噪聲：

（2）    出風口空氣動力性噪聲；

（3）    機組本體機械噪聲；

（4）    管道內氣流噪聲。



3.2冷卻塔

   冷卻塔是一種熱交換設備，它的聲源有三方面：其一是風機噪聲，主要分為散熱風機的機械噪聲和風機進、排氣空氣動力性噪聲，特性為低頻。其二是水泵、配管和閥門引起的塔體振動，從而產生輻射噪聲。其三是冷凝器的布水系統和收水系統產生的落水噪聲。冷卻塔風機噪聲頻譜一般呈低頻性，而典型的淋水噪聲頻譜特性呈寬頻帶。但是實際測得冷卻噪音的頻率較低，因此很多人認為冷卻塔的主要噪聲是風機噪聲。

1、冷卻塔風機噪聲（主要噪聲源，一般比進風、塔體噪聲高5-10dB（A））

安裝在冷卻塔上部的風機主要是逆向抽出的，以此來達到降溫的目的。而風機的高速旋轉會產生空氣動力性噪聲，旋轉中的多個葉片作用于氣流，然后引起氣壓和運動速度呈脈動變化產生的，其旋轉部件的不平衡會導致結構發生振動，從而產生振動噪聲。

2、 冷卻塔落水噪聲

冷卻塔的循環水從上部噴淋管流下，經過自由落體會產生沖擊噪聲，與落水速度的平方成正比，與撞擊水面的四次方成反比。

3、冷卻塔塔體噪聲

冷卻塔塔體機械的噪聲主要來源于機器部件的振動。機器的零件都會在工作中發生彈性變形，然后產生振動。具有彈性的機械部件將振動能量傳播到輻射表面時，就會經過空氣傳播出去，形成機械噪聲。塔噪聲的頻率成分較復雜，噪聲在各頻段的能量都較大，且以低頻成分為主。淋水聲的大小與淋水高度和單位時間的水流量有關。

四 設計規范

1.《社會生活環境噪聲排放標準》GB22337—2008

2.      《民用建筑隔聲設計規范》GB50118—2010

3.      《聲屏障聲學設計及測量規范》HT/J90—2004

4.      《聲環境質量標準》GB3096-2008

5.      《建筑設計防火規范》GB16—87（2001年板）

6.      《民用暖通空調設計規范》GB 50736—2012

7.      《鋼結構制作工藝規程》（DBJ08-216-95）

8.      《鋼結構工程施工質量驗收規范》（GB50205-2001）

9.      現場勘查發現、測量數據、業主要求

10.  我公司類似降噪工程經驗

五噪聲治理措施

我司工程技術部在認真考慮研究現場勘察技術資料，結合公司多年治理同類型經驗過后，本著經濟、科學、合理為原則就本次噪聲治理，綜合采取綜合技術、單獨治理為主體降噪思路，現場實際情況即在技術采取隔、吸、消等綜合治理手段對噪聲源進行整體噪聲治理方案的設計，結合第二章目標1、目標2分別設計2個方案如下：

5.1  方案一（目標1）

   結合第三章噪聲源分析，針對主要噪聲源做以下措施

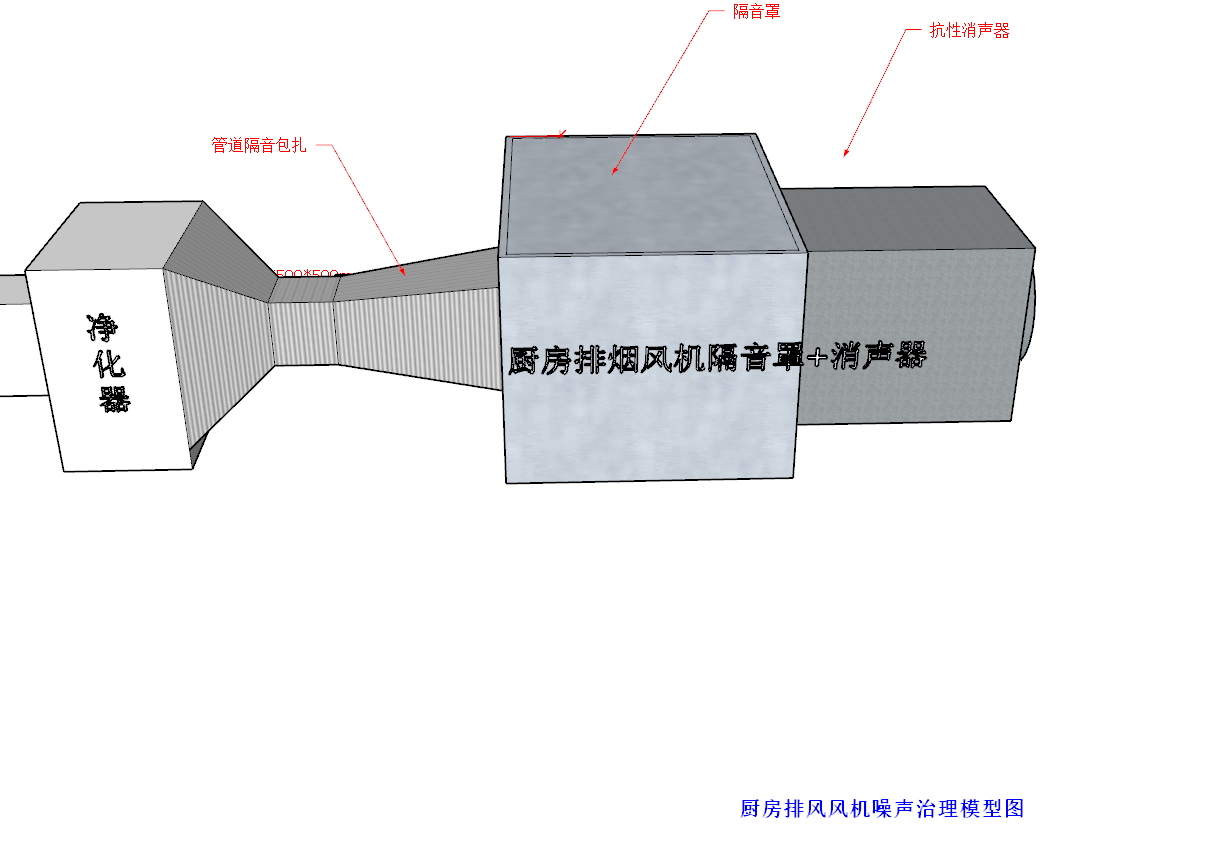

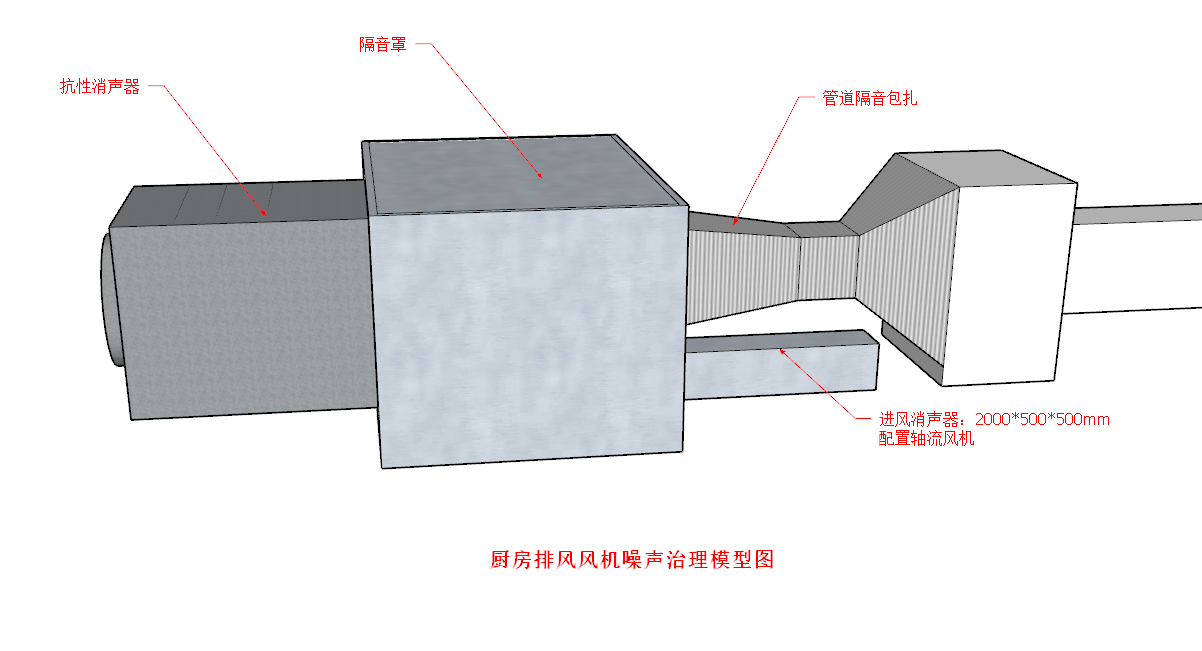

1、廚房排煙風機隔音罩

在設備基礎周圍安裝一隔音罩，隔音罩結構設計為模塊式安裝，可二次拆裝，隔音罩初步設計尺寸為：L*B*H=4000*2500*2500mm。

隔音罩附屬設施：

（1）    排風消聲器：隔音罩為密閉環境，風機需要排風，故需要在排風面安裝排風消聲器，且流動介質中含有油煙，為避免后期頻繁維護，設計排風消聲器為抗性消聲器（抗性消聲器是生產通過管道截面的突變處或旁接共振腔等在聲傳播過程中引起阻抗的改變而產生聲能的反射、干涉，從而降低由消聲器向外輻射的聲能，以達到消聲目的的消聲器）消聲器主要材質為5mm鋼板，不需要清洗，排風消聲器設計尺寸為：L*B*H=2500*2000*2000mm。

（2）    進風消聲器及軸流風機：隔音罩為密閉環境，設備電機需要通風散熱，故在電機處安裝進風消聲器，并安裝軸流風機輔助排風，進風消聲器初步設計尺寸為：L*B*H=2000*500*500mm。

2、廚房補風風機隔音罩

在設備基礎周圍安裝一隔音罩，隔音罩結構設計為模塊式安裝，可二次拆裝，隔音罩初步設計尺寸為：L*B*H=3000*2000*2000mm。

隔音罩附屬設施：

（1）排風消聲器：隔音罩為密閉環境，風機需要排風，同理故需要在排風面安裝抗性排風消聲器，排風消聲器設計尺寸為：L*B*H=3000*2000*2000mm。

（2）進風消聲器及軸流風機：隔音罩為密閉環境，設備電機需要通風散熱，故在電機處安裝進風消聲器，并安裝軸流風機輔助排風，進風消聲器初步設計尺寸為：L*B*H=1500*500*500mm。

（3）進風管道阻尼隔音包扎：風管為薄壁鍍鋅管，風機噪聲會由沿管壁向外輻射，故需要在風管處做阻尼隔音包扎，長度約為6m。

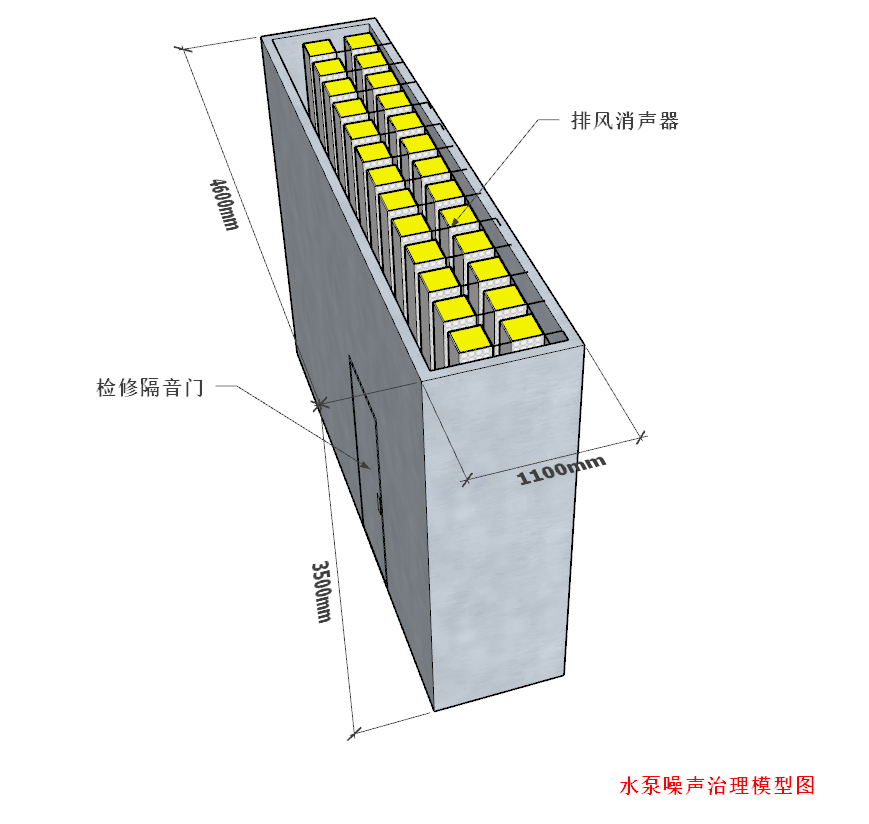

3、冷卻塔附屬水泵隔音罩

在設備基礎周圍安裝一隔音罩，隔音罩結構設計為模塊式安裝，可二次拆裝，隔音罩初步設計尺寸為：L*B*H=4000*4000*2000mm。

隔音罩附屬設施：

（1）排風消聲器：隔音罩為密閉環境，風機需要排風，故需要在排風面安裝排風消聲器，排風消聲器設計尺寸為：L*B*H=4000*1000*1500mm。

（2）隔音檢修門：為方便設備檢修，在隔音罩適當位置安裝檢修隔音門，設計尺寸為：L* H=800*2000mm。

4、冷卻塔半封閉隔音罩

在設備基礎周圍安裝一半封閉隔音罩，朝向馬路一側面（背離居民樓）敞開，頂部除去排風消聲器位置，其余均密封，半封閉隔音罩罩初步設計尺寸為：(B + L + B)*H=（）7000*17000*7000)*4680mm，頂部密封。

本封閉隔音罩附屬設施：

（1）                排風消聲器：頂部排風風機為主要噪聲源，故需要在排風口安裝一排風消聲器，排風消聲器初步設計尺寸為：L*B*H=4760*4460*2500mm，其中上部1500mm安裝消聲筒，下部1000為預留的檢修空間，方便檢修。

（2）消聲器檢修隔音門：為方便檢修人員進入檢修，在消聲器源樓梯位置安裝一檢修隔音門，設計尺寸為：L* H=800*1500mm。

5、3樓空調機組

（1）因現有1.8m左右木圍欄，所以機組進風口噪音可以得到有效控制，但是機組排風口噪音屬低頻噪音，傳播距離遠，空氣衰減量較小，故需要在機組排風口上部安裝3臺排風消聲器（阻性），消聲器尺寸：L*B*H= 2000*1000*1500mm。其中有效消聲長度為1000mm，下部500mm為排風緩沖區。

6、噪聲治理模型圖
