化工廠鼓風機、汽輪機等噪聲設備噪音治理解決辦法
化工廠鼓風機、汽輪機等噪聲設備噪音治理解決辦法
化工廠在廠區安裝有鼓風機、汽輪機等噪聲設備，設備正常運行時設備間噪聲值通常約為98dB（A）左右，長期處在高噪聲環境下，會對現場工作人員的神經、聽力、內分泌系統造成不可扭轉的危害，還會造成員工工作注意力不集中，工作效率低下，為改善員工工作環境，保護員工身心健康，提高工作效率，對此我司（福州樂信環?？萍加邢薰荆┽槍Υ诉M行降噪方案的研究、設計，提供優質噪音治理方案，可解決各生產廠區、車間此類型設備噪音困擾問題。
一 設計目標
在這里我們以某化工廠噪音實際情況進行設計，依據，《工業企業噪聲控制設計規范》GB50087—2013、現場實際情況、現有技術手段等做出如下治理目標：
序號
噪聲控制點
達到效果
執行標準
備注
1
車間內
≤85 dB（A）
《工業企業噪聲控制設計規范》GB50087—2013
排除非治理項目噪聲干擾
2
室外管道正下方
附《工業企業噪聲控制設計規范》GB50087—2013相關條款：
二 噪聲源分析
2.1離心鼓風機
離心鼓風機噪聲源主要有以下幾個：
（1） 進風口空氣動力性噪聲：（本設計不考慮，進風口已安裝消聲器）
（2） 出風口空氣動力性噪聲；
（3） 機組本體機械噪聲；
（4） 管道內氣流噪聲。
2.2汽輪機
汽輪機噪聲源主要有以下幾個：
（1） 汽輪機機組本體機械噪聲；
（2） 管道內氣流噪聲。
三 設計規范
1. 《工業企業噪聲控制設計規范》GB50087—2013
2. 《民用建筑隔聲設計規范》GB50118—2010
3. 《聲環境質量標準》GB3096-2008
4. 《建筑設計防火規范》GB16—87（2001年板）
5. 現場技術人員勘察及記錄的數據
6. 我公司類似降噪工程的成功經驗
四 噪聲治理措施
我司工程技術部在認真考慮研究現場勘察技術資料，結合公司多年治理同類型經驗過后，本著經濟、科學、合理為原則就本次噪聲治理，綜合采取綜合技術、單獨治理為主體降噪思路，現場實際情況即在技術采取隔、吸、消等綜合治理手段對噪聲源進行整體噪聲治理方案的設計：
4.1 噪聲治理措施
結合第二章噪聲源分析，針對主要噪聲源做以下治理措施：
1、隔音罩（針對鼓風機、汽輪機主體機械噪聲）
在設備基礎周圍安裝一隔音罩，隔音罩結構設計為模塊式安裝，可二次拆裝，隔音罩初步設計尺寸為：L*B*H=7400*4400*3000mm，頂部設計為可吊裝結構 方便機組需要進行吊裝維修時進行吊裝，初步設計為2段整體吊裝（也可根據需要分多段吊裝）。
2、隔音罩附屬設施：
（1） 消聲器：隔音罩安裝后鼓風機、汽輪機機組需要通風散熱，故在頂部安裝排風消聲器，既滿足機組通風散熱的需要。又不會“漏聲”，消聲器與頂部吊裝結構一致，設計為兩套，一套汽輪機組消聲器，通風截面積約為11㎡，消聲長度為1.5m，古風機組消聲器，通風截面積16㎡，消聲長度為1.5m。
（2） 隔音觀察窗：本次工程隔音罩采用不透光材質，故為方便檢修人員不進入噪聲現場（隔音罩內）也能觀察設備運行情況，在隔音罩中間1m處安裝隔音觀察窗，在有需要的地方可以安裝活動式觀察窗（平開或外開），如此處：
操作柜移至隔音罩外，或者在對應位置安裝隔音觀察窗（活動式）其他無必要處為固定式。
（3） 隔音檢修門：在隔音罩適當位置安裝2扇隔音檢修門，檢修人員進出隔音罩，隔音檢修門初步設計尺寸為：L*H=950*2000mm。
（4） 管道阻尼隔音包扎：在管道外安裝三層阻尼隔音氈，在安裝80mm厚的巖棉外部用鋁板飾面。
（5） 照明燈：前文敘述到隔音罩材質乃為不透光材質，雖然側面四周中間1m均為透光材質，單以及達不到光度要求，故需要在隔音罩內部按防爆照明燈一套。

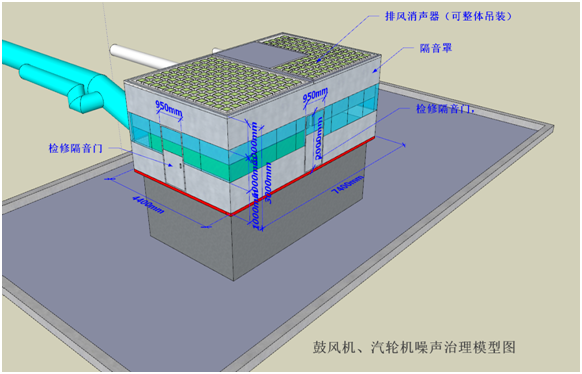

3、噪聲治理模型圖
4.2降噪材質說明
（1）隔音罩
隔音罩主要由吸隔音板+H型鋼組成，采用模塊式的吸隔音板內嵌于H型鋼中，吸隔音板由內至外：0.5mm穿孔鋁板+防火玻纖布+80mm吸音棉+防火玻纖布+1.2mm鍍鋅板，H型鋼：100*100*7*9mm。
（2）隔音觀察窗
隔音觀察窗主要由鋁型邊框+鋼化玻璃組成，鋼化玻璃：5+9+5中空雙層鋼化玻璃，鋁型邊框：1.4mm
（3）隔音檢修門：隔音檢修門由內至外：1.5mm穿孔鋁板+防火玻纖布+80mm吸音棉+防火玻纖布+1.5mm鍍鋅板。
（4）隔音包扎：由內至外：4mm阻尼隔音氈（3層）+80mm巖棉+0.3mm鋁板。
（5）排風消聲器：由消聲器外壁+消聲筒組成，消聲器外壁與吸隔音版組成材質一致，消聲筒材質組成為：0.5mm鋁穿孔板+無紡布+230mm吸音棉+無紡布+0.5mm鋁穿孔板。
（6）照明燈：防爆LED燈。
